焊缝测量管理系统CC-JCI专门用于焊缝测量操作，自动化程度高（自动生成完整报告；自动判定OK/NG；可一次性完成500张图片在同一软件界面显示和测量，并生成完整的报告；而且可实现焊缝数据统计和趋势分析），能有效提高质检人员的工作效率，同时为企业建立标准化报告和监控焊缝质量整体趋势提供服务。软件操作方法简单，可轻松掌握，尤其适用于焊缝检测数量较多的情况。

系统组成：

1焊缝测量管理系统CC-JCI主要组成部分为：

1、PXS6-T显微镜（含彩色数字成像系统）    2、焊缝管理软件（含数据库）

2焊缝测量系统CC-JCI配置清单

3 PXS6-T显微镜

6.5-55X，显微镜头部一个，显微镜支架一套，环形LED灯二个（其中一个为赠送），目镜10X 一对，CCD适配镜一个

4、  S86型二维移动工作台  移动范围100*86mm

5、 磁性座  方便吸附固定熔深工件

6、  A-3.0C型彩色数字成像系统配置清单

彩色数字摄像头一个，USB数据线一根

7、CC-JCI焊缝管理软件（延锋江森定制版）

安装光盘一张，加密狗一个，测微尺一片

8、  惠普品牌台式机

四核I5-7400 GTX1050 主机+20英寸显示器8G内存 1T+128G固态2G独显

1、光学放大倍数：6.5X-55X

2、变倍比：1:8.5 （0.65X－5.5X）

3、高眼点超广角目镜：WF10X

4、视场范围：12mm~22mm

5、工作距离：105mm

6、升降机构：粗动调焦机构

7、双目瞳距：54mm~75mm，双目视度可调，调整范围±5屈光度

成像系统

管理软件

CC-JCI江森定制版焊缝管理软件特点

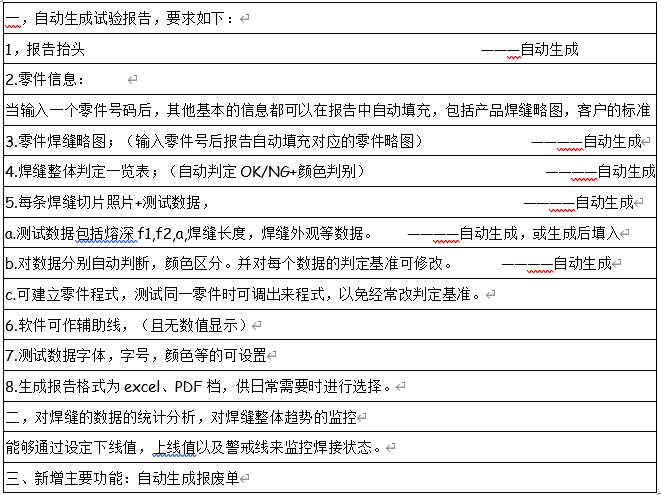

1、自动生成报告，自动判定OK/NG，同一零件号可合并多次数据自动生成一份完整报告；

2、最多可一次性完成500张图片在同一软件界面显示、测量和生成报告，是最大程度提高测量效率的方式；

3、数据库模式，可追溯保存历史测试数据值；

4、可一键保存500张以下原始图片或测试照片，供后续调取测试及历史查看；

5、可能够通过设定下线值，上线值以及警戒线来监控焊接状态。
